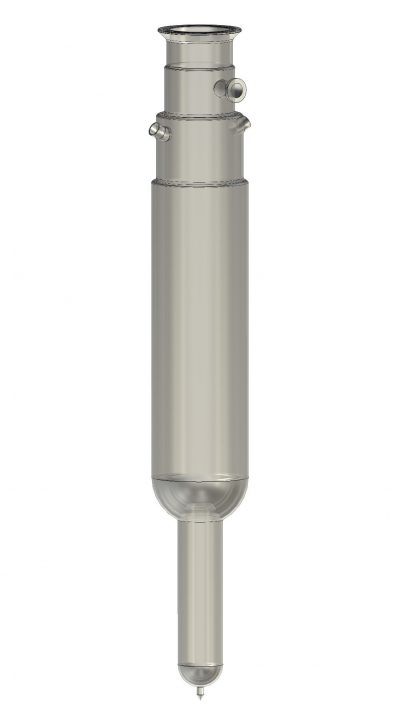

LHe Glaskryostate Typ KGS mit LN2 Kühlschild

LHe Bad – Kryostate Typ KGS aus werden aus Borosilikatglas 3.3 nach DIN/ISO 3585 (DURAN) gefertigt und sind für den Einsatz von flüssigem Helium konzipiert. Die Kryostate besitzen ein LN2 Kühlschild, um den Wärmeeintrag auf das flüssige Helium zu reduzieren. Da Borosilikatglas 3.3 (DURAN) nicht Helium diffusionsdicht ist, müssen Glaskryostate so aufgebaut sein, dass diese im LHe Tankbereich nachevakuierbar sind. Als Vakuumanschluß wird serienmäßig ein Glasflansch NW 25 mit dazugehöriger Klammer und O – Ring verwendet, so dass mit Kleinflanschbauteile aus Metall die Verbindung zur Vakuumpumpe hergestellt werden kann. Auf Wunsch kann als Pumpflansch auch ein Vakuum Glashahn oder ein aufgeklebter Metallflansch angeboten werden. Die Kryostate besitzen einen Schottflansch mit O-Ringnut als Kopfflansch.

Alle Helium – Kryostate werden ausschließlich nach Kundenauftrag gefertigt. Änderungen betreffs der Maße, Anschlüsse oder Volumen können meist ohne zusätzliche Kosten durchgeführt werden. Die in der Tabelle aufgeführten LHe Kryostate entsprechen den gängigsten Abmessungen und Volumen. Serienmäßig werden LHe Kryostate mit gegenüberliegenden Sichtstreifen geliefert. Selbstverständlich können die Kryostate auch mit einem Sichtstreifen oder voll versilbert angeboten werden. Gegen einen geringen Aufpreis können sie mit einer Bodenkappe, oder mit einer Schutzumhüllung aus Aluminium und Sichtstreifen versehen werden.

Freier Innendurchmesser am Kopfflansch
